技術情報

高速伝送

ヨコオでは、スプリングコネクタを使用したUSB3.1相当対応の高速伝送コネクタも対応可能です。
高速伝送コネクタの開発の際には、形状や材質・ピン配列などが重要となります。
当社では、カスタムコネクタの試作を実施する前に、コネクタ電磁界解析に基づいて最適なピン配列及びデザインの提案を実施することが可能です。

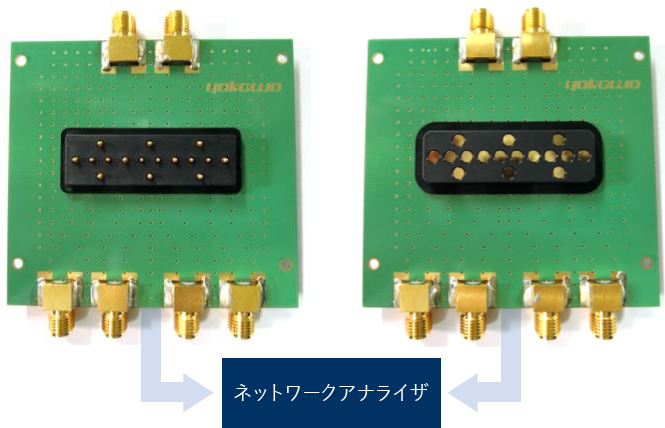

また、あわせてサンプルを用いたSI(Signal Integrity)評価可能です。

高速伝送
用途例
用途例

電磁界解析結果とピン配列の一例

  • 電磁界解析結果とピン配列の一例
  • 電磁界解析結果とピン配列の一例
  • Diff. Impedance @40ps(20-80%)Diff. Impedance @40ps(20-80%)
  • Insertion LossInsertion Loss
  • Differential To Common Mode ConversionDifferential To Common Mode Conversion
  • NEXTNEXT
  • FEXTFEXT
  • Eye Diagram 【Actual product】Eye Diagram 【Actual product】

Ref. SI(Signal Integrity)

Ref. SI(Signal Integrity)

標準製品だけでなく、カスタム製品も提供します。

We offer as standard products as well as custom products.

カタログラインナップ
SPRING CONNECTOR™ (ポゴピン)
S-J-6717XG-16-375-0000*16極/USB3.1相当/IPX7
受け側コネクタ
S-J-2600XG-16-375-0000*16極/USB3.1相当/IPX7

高速伝送コネクタ検索
