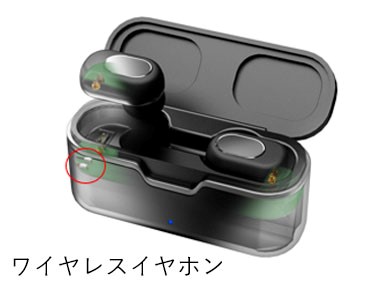

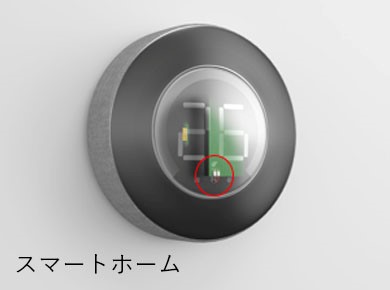

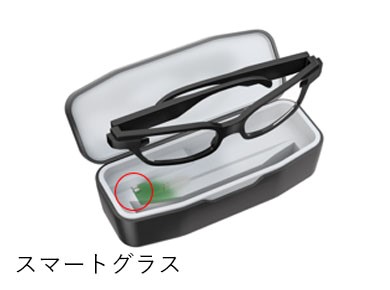

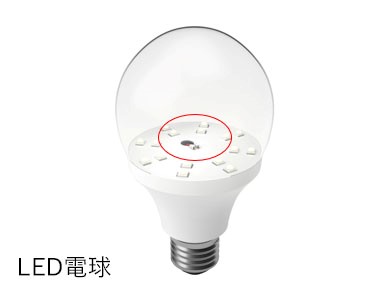

【用途例】






---

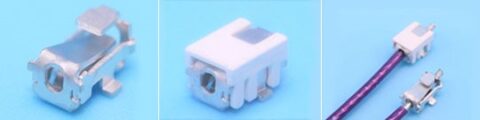

【リードソケット～1アクションタイプ（単線用）】

＜主要仕様＞
・対応リード線：単線、オーバーコート撚線
・対応導体径(番手)：Φ0.5～Φ0.65(AWG#22～#24相当)
・サイズ：W2.6mm×L 3.5mm×T2mm
・自動実装対応
・ラインナップ：2種類　(高反射カバー有無)

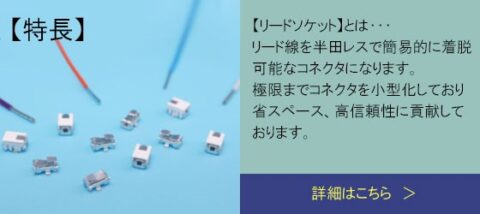

リード線をコネクタへ安易な挿抜動作(1アクション)で着脱可能なコネクタです。
対応リード線径に幅を有し、また非常に小型で低背な為、小型機器でも使い易いコネクタになります。
自動実装にも対応し、さらに、高光反射のカバーを装着させる事で光源類への近接配置が可能となっております。
高信頼性、省スペース、作業性改善等々に貢献できるコネクタになります。
対応線径違い、嵌合力向上　等、カスタムご要望も承ります。　お気軽にご相談ください。



---

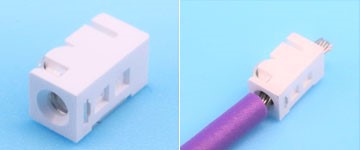

【リードソケット～1アクションタイプ（より線用）】


＜主要仕様＞
・対応リード線：撚線、オーバーコート撚線、単線
・対応導体径(番手)：
・撚線：Φ0.6～Φ0.8　(AWG#22～#24相当)
・単線、コート撚線：Φ0.5～Φ0.65　(AWG#22～#24相当)
・サイズ：L4.28mm×W2.5mm×T2.2mm
・自動実装対応

撚線対応のリードソケットになります。
単線用同様、リード線の前処理不要で安易着脱が可能です。
樹脂ボディ部には、耐熱高光反射性樹脂材を使用しておりますので、
光源類への近接配置が可能となっております。
高信頼性、省スペース、作業性改善等々に貢献できるコネクタになります。
対応線径違い、嵌合力向上　等、カスタムご要望も承ります。　お気軽にご相談ください。



---

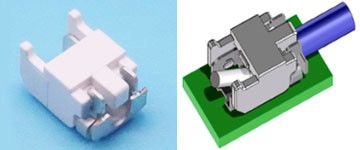

【リードソケット～2アクションタイプ（開発品）】

＜主要仕様＞
・対応リード線：　撚線
・対応導体番手：　AWG#20
・サイズ： W2.5mm×L 4.28mm×T2.2mmA
・自動実装対応

「リード線を強固に接続(リード線が抜けない！！)」をコンセプトとして開発した新コンセプトのリードソケットとなります。
レバー動作を行う事でリード線を着脱できる構造(2アクション)で、従来品同様、リード線の前処理不要で着脱が可能なコネクタです。
樹脂カバー部も耐熱高光反射性樹脂材を使用しておりますので、光源類への近接配置が可能となっております。
対振動性、衝撃性に優れ、高信頼性、省スペース、作業性改善等々に貢献できるコネクタになります。
サンプルや詳細内容等のご要望ありましたら、お気軽にご相談ください。

※お問合せはこちら

お客様のご要望に沿ったカスタム品、実績多数ございます。お気軽にご相談ください。


その他、ご不明点・サンプル等のお問合せに関しては、上記リンク先よりお問い合わせください。
