兩件式鍘刀連接器

兩件式鍘刀連接器是由鍘刀頭與插座構成的接合型連接器。
以各端的兩個接點再加上浮動式構造達到高可靠性接觸。
擁有三根~六根不同數量針腳的產品種類。

兩件式鍘刀連接器
浮動式結構
浮動式結構
應用實例
應用實例

特徵

以各端的兩點連接來達到高信賴性銜接。
浮動結構 在每次撞擊時增加對於瞬斷的對抗能力。
高耐久性 可達到兩千次電子插拔循環。

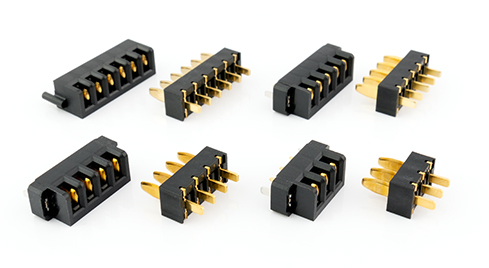

產品種類

針腳數量 三根~六根針腳
針腳間距 2.5mm~3.0mm

兩件式鍘刀連接器
防水TBC

Yokowo開發了防水的鍘刀式&插座連接器,預計將會放入我們的產品型錄以應對市場的需求。

基本仕様

定額電流 3A(接觸點的雙端)
接觸阻抗 50mΩ(MAX)
循環耐久性 2,000次
防水規格 IPX7
鍘刀式
鍘刀式
插座
插座

特徴

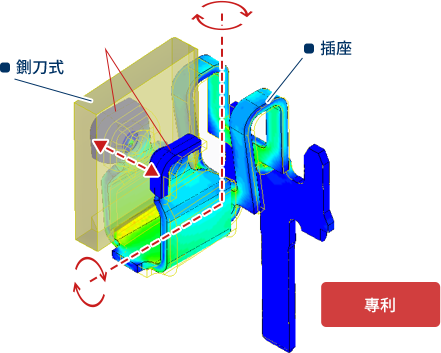

浮動式結構

兩束接觸

彈簧會隨著鍘刀運動並保持接觸

兩束接觸
傳統雙束接觸

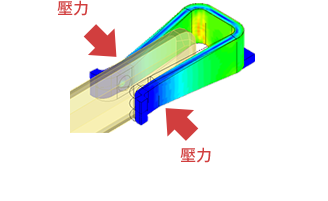

標準配對位置
標準配對位置

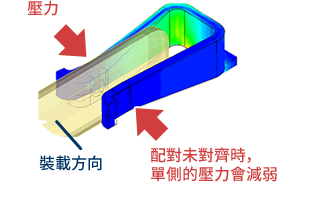

未對齊的配對位置
未對齊的配對位置

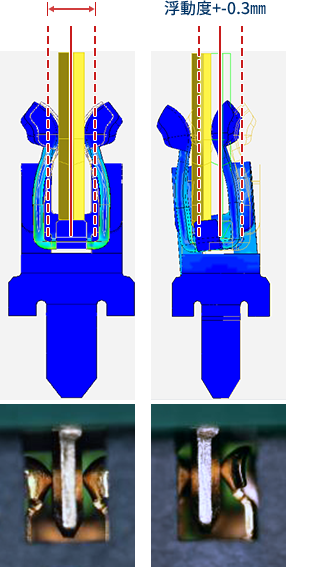

浮動式功能

吸收錯位以及物理衝擊

浮動式功能

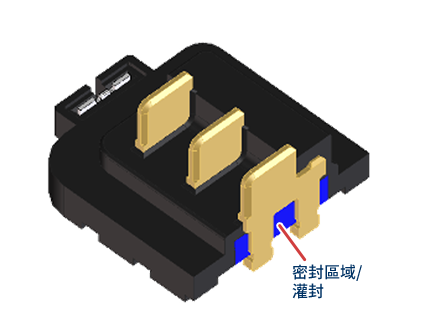

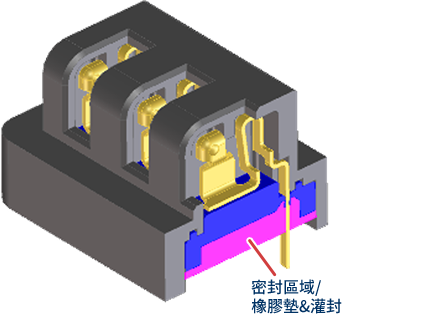

防水結構

鍘刀式
鍘刀式
插座
插座
隔離接觸區
隔離接觸區

完全與接觸區隔離以避免鄰近接觸的短路

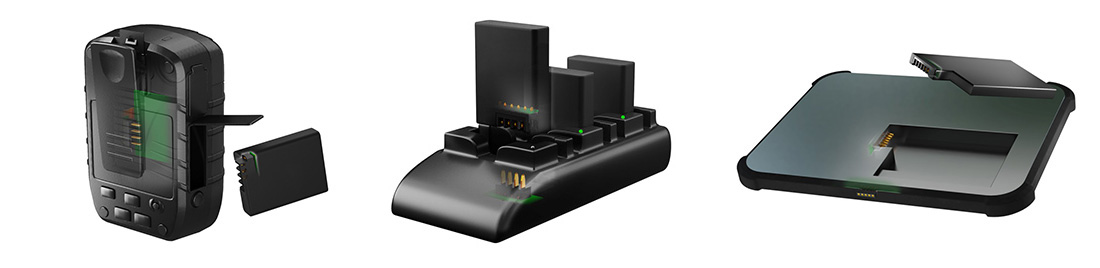

應用範例

電池接觸點
電池接觸點
I/O 接觸點
I/O 接觸點
